ÇİFT MİLLİ ÇOKLU DİLME MAKİNESİ EY220X2

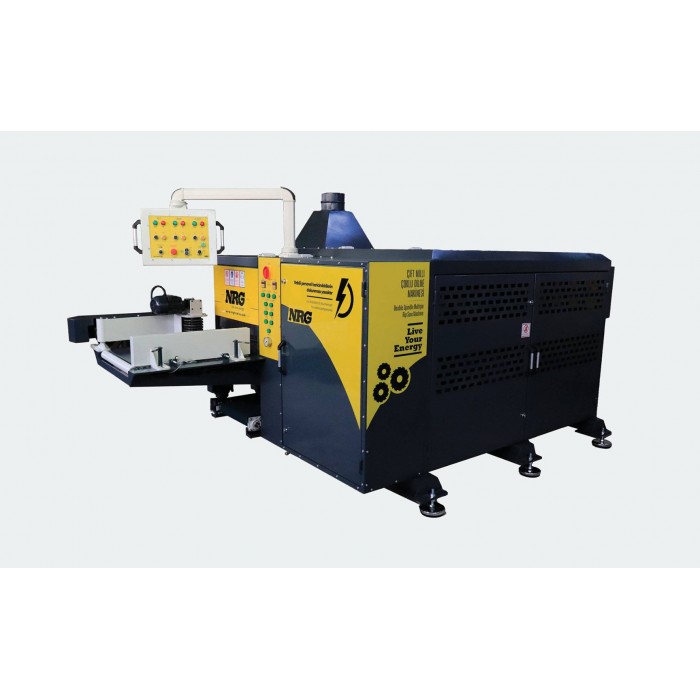

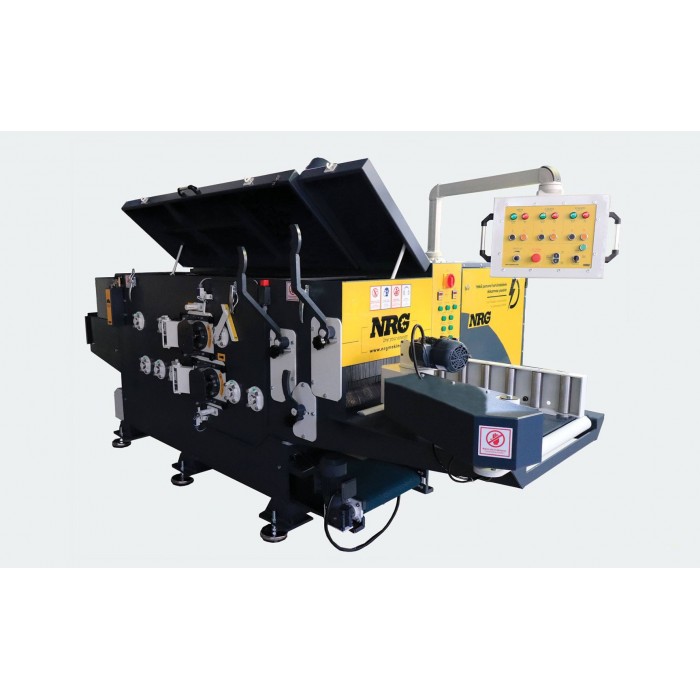

Çift Milli Çoklu Dilme Makinesi (EY220X2)

EY220X2 model çift milli çoklu dilme makinası, sağlam ve ağır gövdesiyle zorlu kesim işlemlerine dayanacak şekilde tasarlanmıştır. 220 mm'e kadar kalın kalasları yüksek hassasiyetle keserken, gelişmiş güvenlik sistemleri sayesinde operatör güvenliğini en üst seviyeye çıkarır. Güçlü yapısı ve kesintisiz performansıyla üretim süreçlerinizi hızlandıran EY220X2 model çift milli çoklu dilimleme makinası, dayanıklılığı ve verimliliği bir arada sunan profesyoneller için ideal bir çözümdür.

EY220X2 model çift milli çoklu dilimleme makinemiz, yoğun ve zorlu üretim şartları için özel olarak geliştirilmiş bir çoklu dilme makinasıdır. Kalın kalasları yüksek hassasiyetle işlerken, sağlam gövdesi ve gelişmiş güvenlik sistemleri sayesinde hem uzun ömürlü kullanım hem de operatör güvenliği sağlar. Güçlü yapısıyla üretim hattınıza hız ve verimlilik kazandırır.

Double-Spindle Multi-Spindle Slitting Machine (EY220X2)

The EY220X2 model double-spindle multi-slitting machine, with its robust and heavy-duty body, is designed to withstand demanding cutting operations. It cuts thick planks up to 220 mm with high precision, while its advanced safety systems maximize operator safety. With its robust structure and uninterrupted performance, the EY220X2 model double-spindle multi-slitting machine accelerates your production processes and is the ideal solution for professionals, combining durability and efficiency.

Our EY220X2 model double-spindle multi-slitting machine is a multi-slitting machine specifically developed for intensive and demanding production conditions. It processes thick planks with high precision, while its robust body and advanced safety systems ensure both long-lasting operation and operator safety. Its robust structure adds speed and efficiency to your production line.

Genel Özellikler:

• Kalasları istediğiniz ölçüye uygun olarak dilimler.
• Maksimum kesim kalınlığı: 220 mm
• Makine iç genişliği: 700 mm
• Maksimum kesme genişliği: 550 mm
• Minimum kesilebilir uzunluk: 1000 mm (Art arda kesimde daha kısa parçalar da kesebilir.)
• Testere arasına alüminyum pullar
• Toplam 9 adet merdane: 6 adet merdane altta, 3 adet merdane üstte
• Tırnaklı ve redüktör tahrikli alttaki 6 adet merdane ve üstteki 2 adet merdane ile parçayı makine içine hem alttan hem üstten makine içine çeker.
• Girişte, redüktör tahrikli ve tırnaklı yan baskı merdanesi
• Isıl işlem görmüş ve taşlanmış Ana Mil
• Taşlanmış Ana Mil ile yüksek rulman sağlığı
• Döküm Ana Yatak
• Ana Yatak ve Ana Mil üzerinde FAG ve SKF marka rulman
• Siemens/Schneider marka sürücü ile parça kesim hızı ayarlanabilir.
• Hidrolik baskı sistemi
• Düzgün olmayan (yamuk,kambur…vb.) parçalar için sıkışma ihtimalini minimize eden baskı sistemi
• Alüminyum kollu, hareketli ve ergonomik kontrol paneli
• Elektrik panosu içinde kullanılan sürücü, kontaktörler ve grup otomat sigorta Siemens veya Schneider marka
• Kalınlık ayarı pano üzerinden butonlar ile manuel olarak yapılır.
• Motorun zorlanmasını ve çektiği akımı gösteren ampermetre, panel üzerinde yer almaktadır. Bu gösterge testere değişim zamanının belirlenmesinde kolaylık sağlar.
• Testereleri soğutmak için pnömatik hava ile çalışan testere soğutma sistemi bulunmaktadır.
• Güvenlik switchlerinden açık olan switchin kolay bulunması için ışıklı gösterge paneli vardır.
• Yüksek iş güvenliği
• Girişte altta 1 takım, üstte ise 2 takım olmak üzere 3 takım Geri Tepme ve Parça Fırlatma Önleyici Tırnak Sistemi
• Testerelerin üstündeki kapağın testereler dönerken açılmaması için Pizatto marka kilitli switch bulunmaktadır. Testereler durmadan kapağın açılmasına izin vermez.
• Tüm kapaklarda ve geri tepme önleyici tırnak sistemlerinde switchli koruma
• Toz-talaş-atık parça için kauçuk bantlı konveyör sistemi (Opsiyonel)
• Toplam güç: 88 kW
• Alt Ana Motor Gücü: 45 kW 60 hp
• Üst Ana Motor Gücü: 37 kW 50 hp
• Çekici Motor Gücü: 5 kW (Redüktör)
• Elektrik Voltajı: 380V

General Features:

• Slices planks to your desired size.

• Maximum cutting thickness: 220 mm

• Machine internal width: 700 mm

• Maximum cutting width: 550 mm

• Minimum cutting length: 1000 mm (Shorter parts can also be cut with consecutive cuts.)

• Aluminum spacers between the saw blades

• Total 9 rollers: 6 rollers at the bottom, 3 rollers at the top

• The 6 gear-driven lower rollers and the 2 upper rollers pull the part into the machine from both the top and bottom.

• Gear-driven side pressure roller at the inlet

• Heat-treated and ground main shaft

• Ground main shaft for high bearing reliability

• Cast main bearing

• FAG and SKF bearings on the main bearing and main shaft

• Workpiece cutting speed can be adjusted with a Siemens/Schneider driver.

• Hydraulic clamping system

• Clamping system that minimizes the risk of jamming for uneven parts (crooked, bent, etc.)

• Movable and ergonomic control panel with aluminum handle

• The driver, contactors, and group automatic fuses used in the electrical panel are Siemens or Schneider brands

• Thickness adjustment is manually performed using buttons on the panel.

• An ammeter is located on the panel, indicating the motor load and current draw. This indicator makes it easy to determine when to change the saw blade.

• A pneumatic air-powered saw cooling system cools the saw blades.

• An illuminated indicator panel makes it easy to identify the safety switch when it is open.

• High work safety

• Three sets of Kickback and Part Ejection Preventive Claw Systems at the entrance: one at the bottom and two at the top

• A Pizatto brand locking switch prevents the cover from opening while the saws are rotating. It prevents the cover from being opened until the saws are stopped. • Switched protection on all covers and anti-kickback claw systems

• Rubber belt conveyor system for dust, sawdust, and waste (Optional)

• Total power: 88 kW

• Lower Main Motor Power: 45 kW 60 hp

• Upper Main Motor Power: 37 kW 50 hp

• Tractor Motor Power: 5 kW (Reducer)

• Electrical Voltage: 380V
