AĞIR TİP ÇOKLU DİLME MAKİNASI EY80

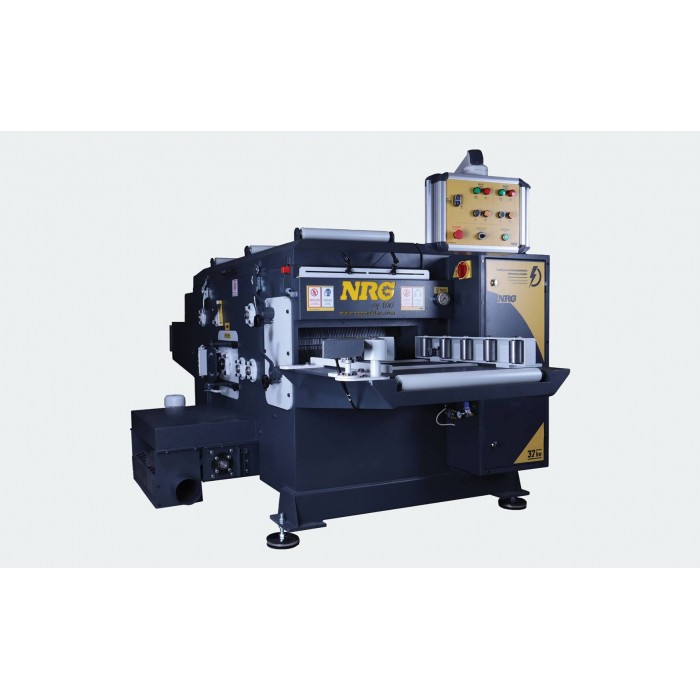

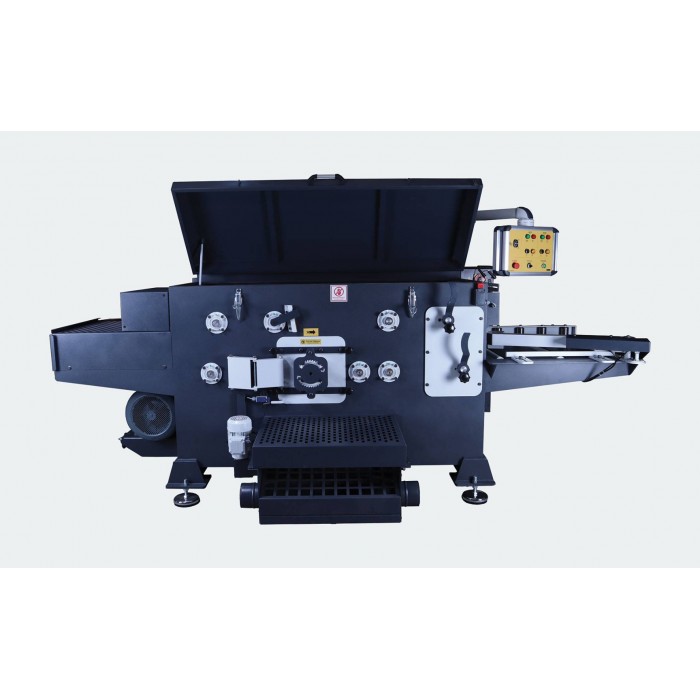

AĞIR TİP ÇOKLU DİLME MAKİNASI (EY80)

30 kW motor gücüne sahip, 100 mm kalınlığa kadar hassas kesim yapabilen EY80 çoklu dilme makinası, yamuk parça kesimlerinde sıkışma riskini minimize eden özel tasarımıyla verimli ve kesintisiz çalışmaya imkan sağlar. Yüksek iş güvenliği sunan bu çoklu dilimleme makinası, kapağı kilitleyen switch, güvenlik switchleri ve geri tepme önleyici tırnak mekanizmaları sayesinde operatörleri maksimum düzeyde korur.

HEAVY-DUTY MULTI-SLICING MACHINE (EY80)

The EY80 multi-slicing machine, with a 30 kW motor and a capacity for precise cutting up to 100 mm thick, ensures efficient and uninterrupted operation with its special design that minimizes the risk of jamming when cutting skewed parts. This multi-slicing machine offers high occupational safety, maximizing operator protection with its cover locking switch, safety switches, and anti-kickback claw mechanisms.

Genel Özellikler:

General Features:

• Kalasları istediğiniz ölçüye uygun olarak dilimler.

Slices the planks according to the size you want.

• Maksimum kesim kalınlığı: 100 mm

Maximum cutting thickness: 100 mm

• Makine iç genişliği: 700 mm

Machine internal width: 700 mm

• Maksimum kesme genişliği: 550 mm

Maximum cutting width: 550 mm

• Minimum kesilebilir uzunluk: 800 mm (Art arda kesimde daha kısa parçalar da kesebilir.)

Minimum cuttable length: 800 mm (Shorter parts can also be cut in successive cutting.)

• Testere arasına alüminyum pullar

Aluminum washers between the saw blades

• Toplam 7 adet merdane: 4 adet merdane altta, 3 adet merdane üstte

Total 7 rollers: 4 rollers at the bottom, 3 rollers at the top

• Tırnaklı ve redüktör tahrikli alttaki 4 adet merdane ve üstteki 3 adet merdane ile parçayı makine içine hem alttan hem üstten makine içine çeker.

It pulls the part into the machine from both the top and bottom with 4 lower rollers and 3 upper rollers with claws and reducer drive.

• Girişte, redüktör tahrikli ve tırnaklı yan baskı merdanesi

Side pressure roller with reducer drive and claws at the entrance

• Isıl işlem görmüş ve taşlanmış Ana Mil

Heat treated and ground Main Shaft

• Taşlanmış Ana Mil ile yüksek rulman sağlığı

High bearing health with ground main shaft

• Döküm Ana Yatak

Cast Main Bearing

• Ana Yatak ve Ana Mil üzerinde FAG ve SKF marka rulman

        FAG and SKF brand bearings on the Main Bearing and Main Shaft

• Siemens/Schneider marka sürücü ile parça kesim hızı ayarlanabilir.

Part cutting speed can be adjusted with the Siemens/Schneider brand driver.

• Hidrolik baskı sistemi

       Hydraulic pressure system

• Alüminyum hareketli kollu kontrol paneli vardır.

It has an aluminum movable arm control panel.

• Elektrik panosu içinde kullanılan sürücü, kontaktörler ve grup otomat sigorta Siemens veya Schneider marka

The drivers, contactors and group automatic fuses used in the electrical panel are Siemens or Schneider brand.

• Kalınlık ayarı pano üzerinden butonlar ile manuel olarak yapılır.

Thickness adjustment is made manually with the buttons on the panel.

• Motorun zorlanmasını ve çektiği akımı gösteren ampermetre, panel üzerinde yer almaktadır. Bu gösterge testere değişim zamanının belirlenmesinde kolaylık sağlar.

The ammeter, located on the panel, displays the motor's load and current draw. This indicator makes it easy to determine when to replace the saw.

• Testereleri soğutmak için pnömatik hava ile çalışan testere soğutma sistemi bulunmaktadır.

There is a saw cooling system that works with pneumatic air to cool the saws.

• Güvenlik switchlerinden açık olan switchin kolay bulunması için ışıklı gösterge paneli vardır.

There is a lighted indicator panel to easily find the open safety switch.

• Yüksek iş güvenliği

High job security

• Girişte üstte ve altta geri tepme koruyucu tırnak sistemi bulunmaktadır.

There is a kickback protection nail system at the top and bottom of the entrance.

• Testerelerin üstündeki kapağın testereler dönerken açılmaması için Pizatto marka kilitli switch bulunmaktadır. Testereler durmadan kapağın açılmasına izin vermez.

The cover on the saws is equipped with a Pizzato brand locking switch to prevent them from opening while the saws are rotating. This prevents the cover from being opened until the saws stop.

• Tüm kapaklarda ve geri tepme önleyici tırnak sistemlerinde switchli koruma

Switched protection on all covers and anti-kickback tab systems

• Toz emici bağlanabilen, talaş konveyörü

Chip conveyor with dust extractor connection

• Toplam güç: 33,31 Kw

Total power: 33.31 kW

• Ana Motor Gücü: 30 kw 40 hp

Main Engine Power: 30 kW 40 hp

• Çekici Motor Gücü: 2,2 kw (Redüktör)

Tractor Engine Power: 2.2 kW (Reducer)

• Elektrik Voltajı: 380 V

Electrical Voltage: 380 V
