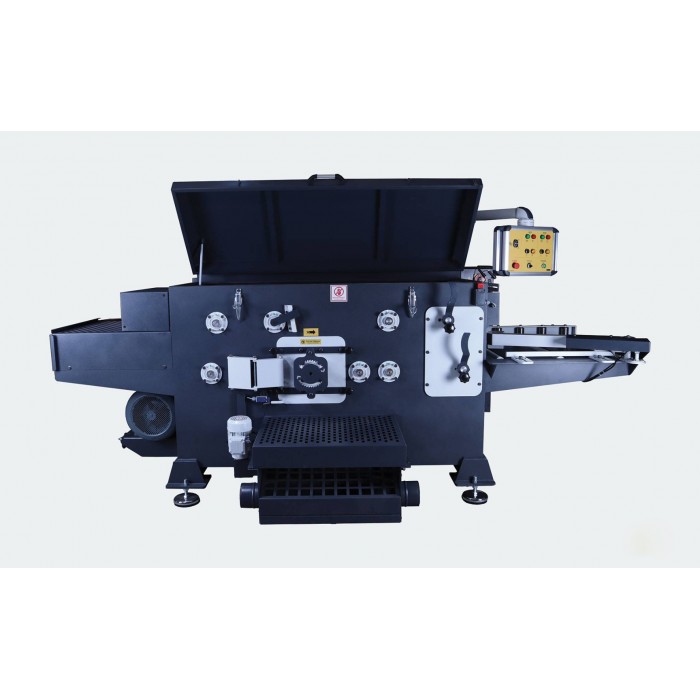

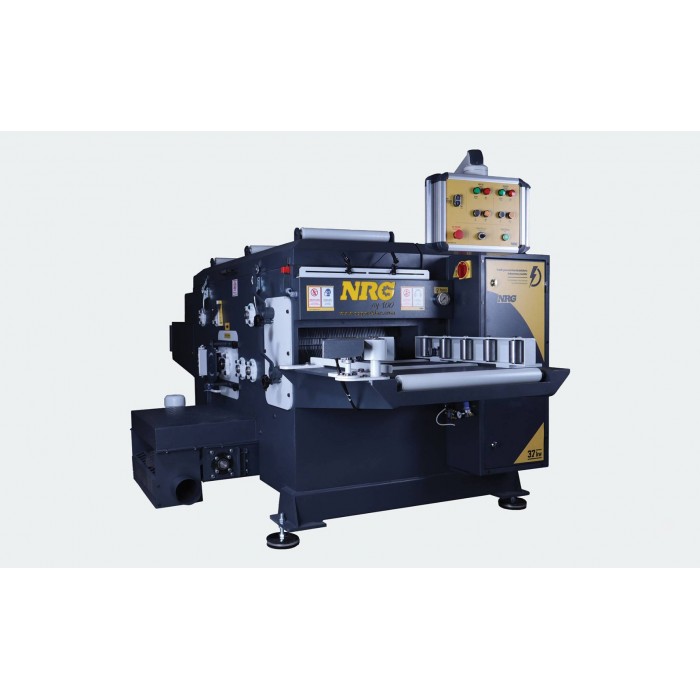

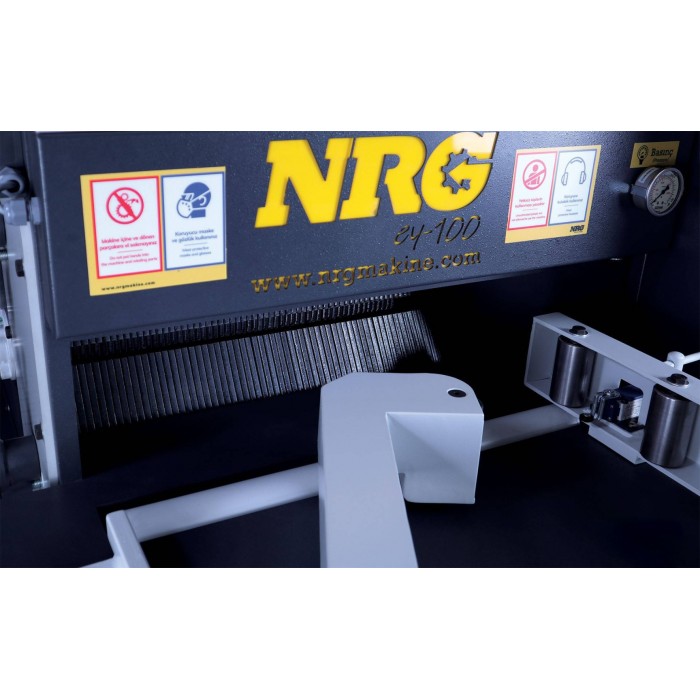

AĞIR TİP ÇOKLU DİLME MAKİNASI EY 100

AĞIR TİP ÇOKLU DİLME MAKİNASI (EY100)

Bu çoklu dilme makinası, 37 kW motor gücüyle en fazla 100 mm kalınlıktaki keresteleri yüksek hassasiyetle kesme kapasitesine sahiptir. Yamuk, kambur veya kalınlığı değişken olan ahşap parçalarında sıkışma riskini en aza indiren özel bir mekanizma ile donatılmıştır. Bu sistem, düzensiz şekilli kerestelerin sorunsuz bir şekilde kesilmesini sağlar. Ayrıca, bu çoklu dilimleme makinası yüksek iş güvenliği standartlarıyla tasarlanmış olup, operatörlerin güvenliğini ön planda tutar. Üstün performansı ve güvenlik önlemleri sayesinde, bu makina, ahşap işleme süreçlerinde güvenilir ve verimli bir çözüm sunar.

Genel Özellikler:

• Kalasları istediğiniz ölçüye uygun olarak dilimler.
• Maksimum kesim kalınlığı: 100 mm
• Makine iç genişliği: 700 mm
• Maksimum kesme genişliği: 550 mm
• Minimum kesilebilir uzunluk: 800 mm
• Testere arasına alüminyum pullar
• Toplam 7 adet merdane: 4 adet merdane altta, 3 adet merdane üstte
• Tırnaklı ve redüktör tahrikli alttaki 4 adet merdane ve üstteki 3 adet merdane ile parçayı makine içine hem alttan hem üstten makine içine çeker.
• Girişte, redüktör tahrikli ve tırnaklı yan baskı merdanesi
• Isıl işlem görmüş ve taşlanmış Ana Mil
• Taşlanmış Ana Mil ile yüksek rulman sağlığı
• Döküm Ana Yatak
• Ana Yatak ve Ana Mil üzerinde FAG ve SKF marka rulman
• Siemens/Schneider marka sürücü ile parça kesim hızı ayarlanabilir.
• Hidrolik baskı sistemi
• Alüminyum hareketli kollu kontrol paneli vardır.
• Elektrik panosu içinde kullanılan sürücü, kontaktörler ve grup otomat sigorta Siemens veya Schneider marka
• Kalınlık ayarı pano üzerinden butonlar ile manuel olarak yapılır.
• Motorun zorlanmasını ve çektiği akımı gösteren ampermetre, panel üzerinde yer almaktadır. Bu gösterge testere değişim zamanının belirlenmesinde kolaylık sağlar.
• Testereleri soğutmak için pnömatik hava ile çalışan testere soğutma sistemi bulunmaktadır.
• Güvenlik switchlerinden açık olan switchin kolay bulunması için ışıklı gösterge paneli vardır.
• Yüksek iş güvenliği
• Girişte üstte ve altta geri tepme koruyucu tırnak sistemi bulunmaktadır.
• Testerelerin üstündeki kapağın testereler dönerken açılmaması için Pizatto marka kilitli switch bulunmaktadır. Testereler durmadan kapağın açılmasına izin vermez.
• Tüm kapaklarda ve geri tepme önleyici tırnak sistemlerinde switchli koruma
• Toz emici bağlanabilen, talaş konveyörü (Opsiyonel)
• Toplam güç: 40,31 kW
• Ana Motor Gücü: 37 kw 50 hp
• Çekici Motor Gücü: 2,2 kw (Redüktör)
• Elektrik Voltajı: 380 V

HEAVY-DUTY MULTI-SLICING MACHINE (EY100)

This multi-slicing machine, with a 37 kW motor power, is capable of cutting lumber up to 100 mm thick with high precision. It is equipped with a special mechanism that minimizes the risk of jamming in wood pieces with warped, curved, or varying thicknesses. This system ensures smooth cutting of irregularly shaped lumber. Furthermore, this multi-slicing machine is designed with high occupational safety standards, prioritizing operator safety. Thanks to its superior performance and safety measures, this machine offers a reliable and efficient solution for woodworking processes.

General Features:

• Slices planks to your desired size.

• Maximum cutting thickness: 100 mm

• Machine internal width: 700 mm

• Maximum cutting width: 550 mm

• Minimum cutting length: 800 mm

• Aluminum spacers between the saw blades

• A total of 7 rollers: 4 at the bottom, 3 at the top

• The 4 gear-driven lower rollers and the 3 upper rollers pull the workpiece into the machine from both the top and bottom.

• A gear-driven side pressure roller at the inlet

• Heat-treated and ground main shaft

• High bearing reliability with ground main shaft

• Cast main bearing

• FAG and SKF bearings on the main bearing and main shaft

• Workpiece cutting speed can be adjusted with a Siemens/Schneider driver.

• Hydraulic clamping system

• Aluminum movable lever control panel.

• The drive, contactors, and group fuses used in the electrical panel are Siemens or Schneider.

• Thickness adjustment is manually performed using buttons on the panel.

• An ammeter is located on the panel, indicating the motor load and current draw. This indicator makes it easy to determine when to change the saw blade.

• A pneumatic air-powered saw cooling system cools the saw blades.

• A lighted indicator panel makes it easy to identify the safety switch when it is open.

• High work safety

• The entrance is equipped with a kickback protection claw system at the top and bottom.

• A Pizatto locking switch prevents the cover from opening while the saws are rotating. It prevents the cover from being opened until the saws are stopped. Switched protection on all covers and kickback prevention claw systems

• A dust extractor can be connected, and a chip conveyor is available (optional)

• Total power: 40.31 kW

• Main motor power: 37 kW 50 hp

• Tractor motor power: 2.2 kW (Reducer)

Electrical voltage: 380 V
