GENEL BİLGİLER

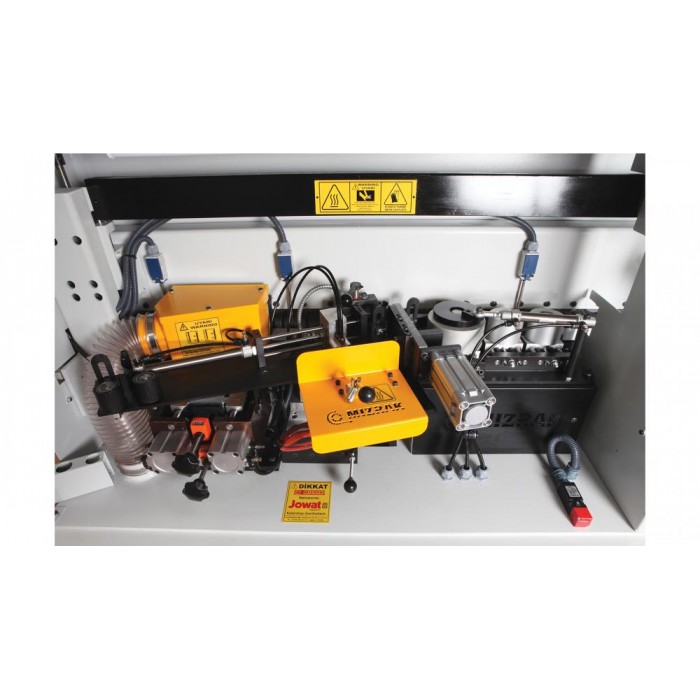

• Tutkallama ünitesi, makas ünitesi,baskı ünitesi

• Baş-son kesme ünitesi

• Alt-Üst Frezeleme ünitesi

• 42mm Üst Baskı

• Radüs Kazıma ünitesi

• Polisaj ünitesi

• Palet hızı (10 m/dk)

• Entegre Toz Emme

GENERAL INFORMATION

• Gluing unit, shear unit, and pressure unit

• Top-end cutting unit

• Top-bottom milling unit

• 42mm top pressure

• Radius milling unit

• Polishing unit

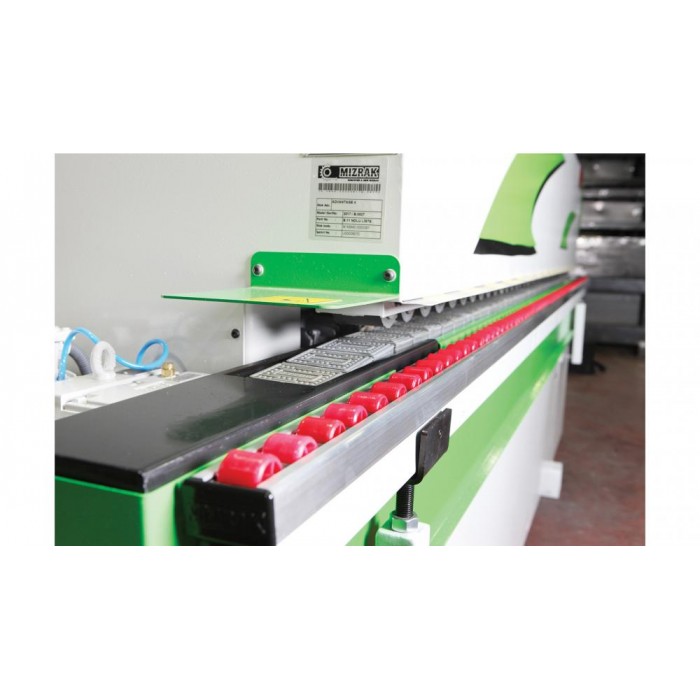

• Pallet speed (10 m/min)

• Integrated dust extraction

TEKNICAL DETAILS TEKNİK DETAYLAR		ADVANTAGE 4
		ADVANTAGE 4
Nominal akım/ Rated current	380-430 V 50-60hz
Ses yüksekliği / Loudness	Lwa 82.9 db.
Bant kalınlığı / Tape thickness	0,40 mm- 3 mm
İş parçası kalınlığı / Workpiece thickness	8-42mm
İş parçası genişliği min. / Workpiece width min.	100 mm
Çalışma hızı / Working speed	10 m/dk
Çalışma yüksekliği / Working height	950 mm
Kazan hacmi max. / Boiler volume max.	3,5 kg
Hava basıncı / Air pressure	6 - 8 atm
Baş-Son kesme testere çapı / Head-End cutting saw diameter	Ø 100 x 3,2 mmx30 Z 30
Alt-Üst freze testere çapı / Upper-lower milling saw diameter	Ø 49x20 Z4
Baş-Son kesme motorları gücü ve devri / Head-End cutting motors power and speed	0,37 kw 12000 d/dk
Alt-Üst freze motorları gücü ve devri / Upper and lower milling motor power and speed	0,55 kw 18000 d/dk
Polisaj motorları gücü ve devri / Polishing motor power and speed	0,25 kw 2840 d/dk
Toz emme motor gücü / Dust extraction motor power	0.55 kw 2840 d/dk
Palet zincir motor gücü ve devri / Track chain motor power and speed	1.1 kw 26 d/dk
Toplam elektrik gücü / Total electric power	5.27 kw
Makinenin uzunluğu / Length of machine	3500 mm
Makinenin genişliği / Width of machine	540 mm
Makinenin yüksekliği / Height of the machine	1120 mm
Makinenin ağırlığı / Weight of the machine	813 kg

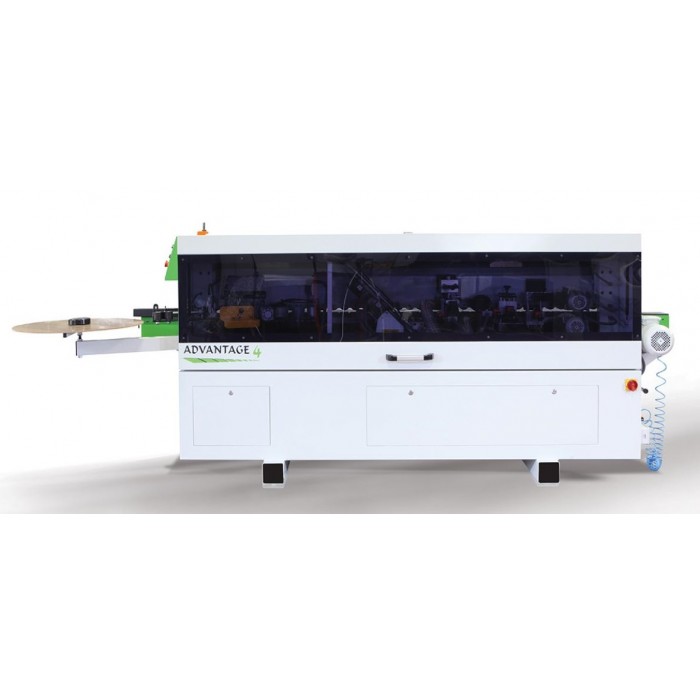

ADVANTAGE 4 KENAR BANTLAMA MAKİNASI
